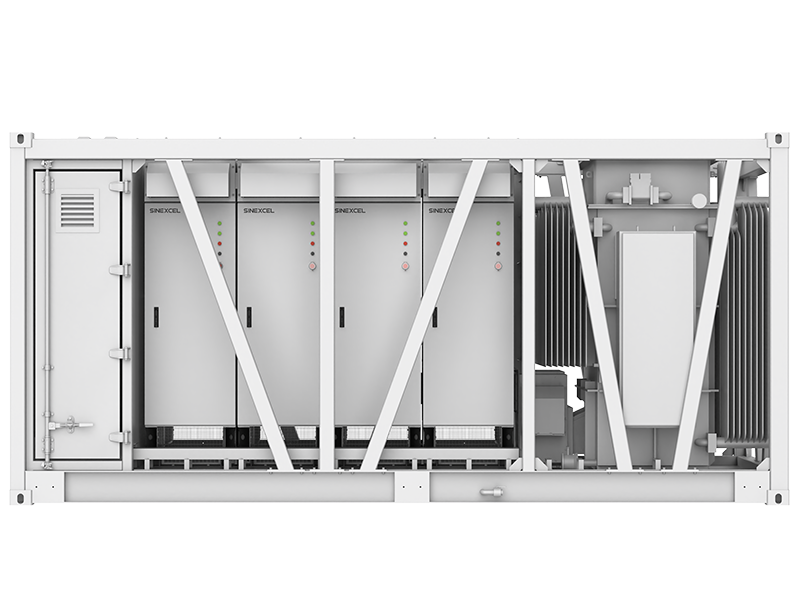

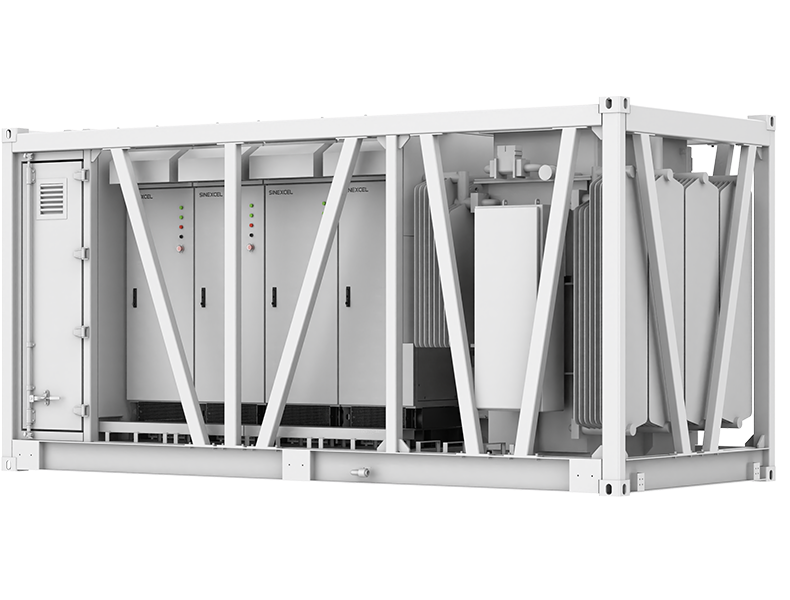

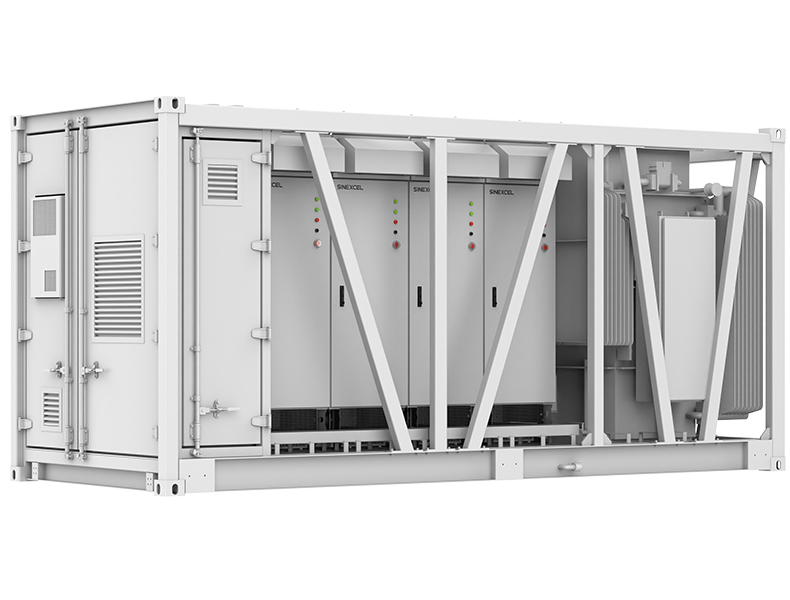

      • 特別高圧向け・20ft 5MW
      PCSと昇圧設備を一体化し、高圧・特別高圧で連系する大規模系統用蓄電所に対応します
      仕様
      製品カタログ
      仕様
      x
      製品カタログ
      24時間対応
      システム連携
      ダウンロード
      お問い合わせはこちら
      24時間対応
      システム連携
      ダウンロード
      お問い合わせはこちら
      仕様
      SES2H-5000-MV-EX
      直流・交流パラメータ
      定格容量5000kVA
      過負荷耐量1.1倍 長期；1.5倍 10s
      (SINEXCELにお問い合わせください)
      交流電圧10kV-34.5kV
      （他の電圧レベルについては、SINEXCELにお問い合わせください）
      定格周波数50Hz/60Hz
      直流電圧範囲1040~1500V
      直流分岐数1/2/4
      (PCSの分岐数に基づく)
      各分岐最大電流4808A/2404A/1202A
      電流総高調波歪率/電圧総高調波歪率<3%
      低圧制御および補助装置
      補助電源変圧器200kVA, 690V\400V, 50Hz, 三相4線式
      (カスタマイズ対応可)
      UPS最大1kVA (0.5h標準)
      (より大容量はSINEXCELにお問い合わせください)
      メーター補機消費電力およびPCS用メーター
      通信ポートRS485, CAN, TCP/IP
      (ゲートウェイ経由)
      冷却方式強制空冷式
      変圧器
      変圧器種類油入変圧器
      変圧器保護圧力・温度（二段階）およびガス保護リレー
      油受けタンク亜鉛めっき鋼製。炭化水素フィルター一体型。オプション
      巻線方式Dy11
      (カスタマイズ対応については、SINEXCELにお問い合わせください)
      MVAC電圧20kV-34.5kV
      （他の電圧レベルについては、SINEXCELにお問い合わせください）
      LV AC電圧690V
      （他の電圧レベルについては、SINEXCELにお問い合わせください）
      定格周波数50\60Hz
      効率Tier 2
      (EU548より)
      変圧器インピーダンス5.75%~8%
      冷却方式KNAN/ONAN
      (プロジェクト要件に基づき決定)
      絶縁レベルClass A
      接続・保護
      開閉装置構成DeV\CV
      (カスタマイズについてはSINEXCELにお問い合わせください）
      開閉装置保護中電圧真空ブレーカ(V)
      中電圧制御室の内部アーク耐性 （IEC 62271-202 準拠）20kA 1s
      LV-MV接続銅バー/ケーブル
      LV保護PCS内 電動操作式ブレーカ
      MV保護マイコン保護
      直流保護ブレーカとヒューズ
      一般パラメータ
      寸法（幅*高さ*奥行き）6058*2896*2438 mm
      重量≤20t
      保護等級全体：IP55（変圧器：IP68、PCS：IP65）
      腐食防止C5（外装機械部品のみ適用）
      PCS冷却方式強制空冷式
      動作温度-40 ℃ ～60 ℃ (45 ℃以上はディレーティングする)
      保管温度-50 ℃ to 70 ℃
      動作湿度0~95% (結露なきこと)
      保管湿度0~100%(結露なきこと)
      騒音75dB
      標高標準 1000 m
      （他の標高についてはSINEXCELにお問い合わせください）
      インバーター最大効率98.4%
      電圧制御精度≤ ± 1 %
      電流制御精度≤ ± 1 %
      認証
      規格IEC62477/IEC61000/G99/VDE4110/EN50549-2/IEC60076/IEC62271
      (認証に関する詳細情報はSINEXCELにお問い合わせください)
      特性
      柔軟な構成
      柔軟な構成
      パワーコンディショナと変圧器を一体化した高集積・コンパクト設計
      省スペース化を実現、施工・設置が容易
      モジュール構成による出力の柔軟な構成が可能
      高効率・高安定性
      高効率・高安定性
      1500V級の広範囲DC電圧対応
      DC側 4 / 2 / 1分岐構成
      5MWh、0.5C および 0.25C 応用
      インテリジェント連結
      インテリジェント連結
      ピークカットの自動運転
      VSG / PQ / VF モード対応
      自立運転およびブラックスタート対応
      高安全性
      高安全性
      LVRT / HVRT 対応
      有効電力・無効電力の4象限制御
      高速な電力応答（＜20ms）
